1.1适用范围

dyjkw智能测控装置是以无功功率为控制物理量，对380V线路无功补偿柜的实时监测，通过对无功补偿电容器进行自动投切，使得线路功率因数达到合格指标范围，减少企业和电力部门的无功损耗，从而减少无功费用的支出，达到节能降耗的目的。DYJKW能可靠地运行在大谐波、非正弦电流、强干扰等恶劣电网环境下。

产品可广泛应用于：大型工矿企业或高校、医疗、科研等大用户的380V低压配电系统，可装在配电室无功补偿柜中，使用无功补偿控制器，实现优化电网功能。

1.2 产品特点

1)采用SOC高性能单片机，硬件平台先进，实现准确可靠地控制电容器组的投切；

2)人机界面友好，方便出厂调试、现场巡检等；

3)具有过压保护值，欠压保护值，等闭锁功能；

4)具有三相分相补偿与三相均衡补偿相结合，自动选择电容匹配投切。

5)抗干扰能力强，能抵御从电网直接输入的幅值达2000V的干扰脉冲，运行稳定可靠。

1.2.1 主要参数

1)电源：额定电压AC220V（±20%），频率 50Hz，功耗小于10VA；

2)交流电压回路：额定电压220V，范围176V～265V，精度0.5%；

3)交流电流回路：额定电流5A，范围0A～5A；

4)控制输出：

a)数量12路；

b)控制接触器类型—继电器触点输出，触点正常开断容量5A 250VAC；5A 30VDC；

c)控制输出路数可设置；

d)应用于分补场合时可设置分补输出路数

*注：复合开关与接触器不能共用同种型号控制器，购买时请说明。

介电强度：工频1500V，3mA漏电流；

5)投入门限：1~9999Kvar；切除门限：1~9999Kvar；需根据具体情况设置门限

6)过压保护：220～265V。延时：0～900s。变比：10（50：5）～1000（5000：5）；

7)产品标准：《DL/T 597-1996低压无功补偿控制器定货技术条件》，《JBT9663-1999低压无功功率自动补偿控制器》。

1.2.2 测量精度

电流0.5级、电压0.5级、无功功率2.5级、功率因数1.5级。

1.2.3绝缘性能

表2 绝缘性能

1.2.4 抗干扰试验

100kHz衰减振荡波干扰：共模2500V，差模1000V

1.2.5 机械性能

振动、冲击、倾斜跌落符合DL/T 597－1996相关标准

1.2.6 环境条件

1)环境温度：-25℃～+55℃；

2)空气相对湿度：+25℃时，不大于90%；

3)海拔高度：不超过2500米；

4)电网电压波动范围：AC220V±20%；

5)周围环境：无腐蚀性气体，无导电尘埃，无易燃易爆介质存在。

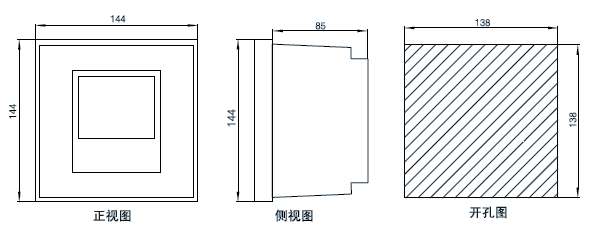

1.3 外形及安装尺寸
