低压控制器dyJKL5C

产品详情>>

一、简介

JKL5系列无功功率自动补偿控制器，适用于低压配电系统电容器补偿装置的自动调节（以下简称控制器），使功率因数达到用户预定状态，提高电力变压器的利用效率，减少线损，改善供电的电压质量，从而提高了经济效益与社会效益。

符合标准：JB / T 9663

二、功能特点

1、以无功功率计算投切电容容量、补偿精度高。

2、功率因数测量精度高，显示范围宽。

3、具有全自动与人工设定两种工作模式。

4、人机界面友好，操作方便。

5、各种控制参数全数字可调，直观、使用方便。

6、具有自动运行与手动运行两种工作方式。

7、具有过电压和欠电压保护功能。

8、具有掉电保护功能数据不丢失。

9、电流信号输入阻抗低≤0.01Ω。

三、使用条件

1、海拔高度不高于2500米。

2、环境温度－25℃～＋50℃。

3、空气湿度在40℃时不超过50％，20℃时不超过90％。

4、周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。

5、安装地点无剧烈震动。

6、谐波崎变率＜5％。（谐波含量超标请选用本公司JK-W系列产品，同时请做好谐波抑制方案）

四、技术数据

额定工作电压 AC 380V 50Hz

额定工作电流 AC 0 – 5 A 50Hz

输出触点容量 AC 220V 8A 50Hz

显示功率因数滞后0.001 – 超前0.001

测量无功功率 0 – 9999Kvar

欠压保护值 300V

控制方式自动寻优/循环投切

灵敏度 50mA

防护等级外壳IP30

五、工作模式的特点

全自动工作模式的特点：本控制器在出厂前已将工作模式调整在全自动模式下，所有参数已按最合理的方式预置，用户只要接线正确就能正常工作，无须任何操作。

人工设定模式的特点：能精确的控制电容器组的投切，无投切震荡，适合所有工作环境特别是负载轻电容容量大的场合。

六、全自动模式与人工设定模式的选择

控制器工作模式的选择是利用参数的取值不同来区别的。如用户将参数调节在（1 - 12）内则表示控制器工作在全自动模式下，数据的大小表示控制器输出回路的多少；如用户将参数调节在（50-6000）内则表示控制器工作在人工设定模式下，数据的大小表示用户系统总电流互感器变化。

注：在人工设定模式下用户在没有使用控制器之前必须给控制器输入实际电流互感器变化比及所有电容器容量等参数。

七、不同工作模式下的各菜单显示内容

工作模式	功率因数	无功功率	手动运行
人工模式	显示功率因数	显示无功功率	显示功率因数
自动模式	显示功率因数	显示“”	显示功率因数

八、调试

警告：用户在调试过程中务必遵循以下的调试步骤进行，其中打☆的为控制器工作在人工设定模式下的操作项。

1、按照接线图的要求组装好补偿装置，并对其进行一次详细的检查，排除那些会带来严重安全隐患的错误。

2、补偿装置合闸，控制器进入自动运行状态。

☆3、输入信号电流互感器的变化，详见（十、菜单操作）。

☆4、输入每支路电容器组容量，详见（十、菜单操作）。

5、操作“菜单”键使手动运行指示灯亮，手动运行作为补偿装置调试的一种手段可以用来检查其接线正确与否，操作递增键投入一电容组操作递减键切除一电容器组。

注意：对应电容器值为零的输出端子不能进行投切动作。以上操作可以没有电流信号。

6、为了使控制器能自动投切电容器组，除了用户必须将菜单置于“功率因数”或“无功功率”菜单之下外还必须有滞后于电压信号的电流信号并且系统电压既不高于过压保护值也不低于欠压保护值。

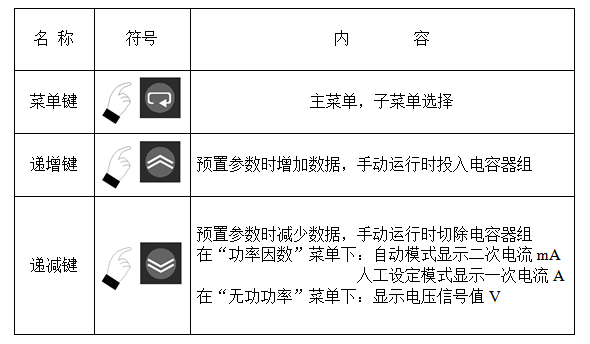

九、按钮功能

十、菜单操作

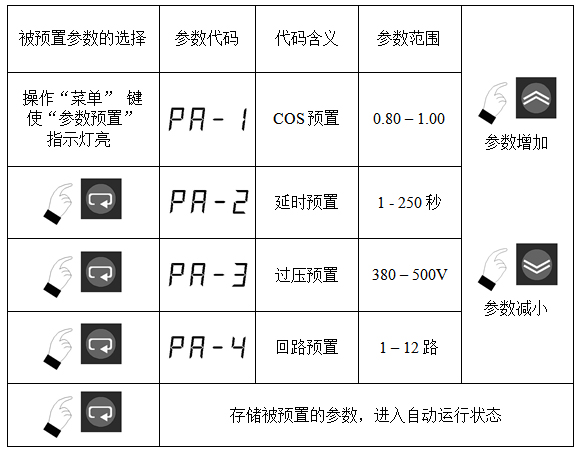

1.在自动模式下的参数调节步骤

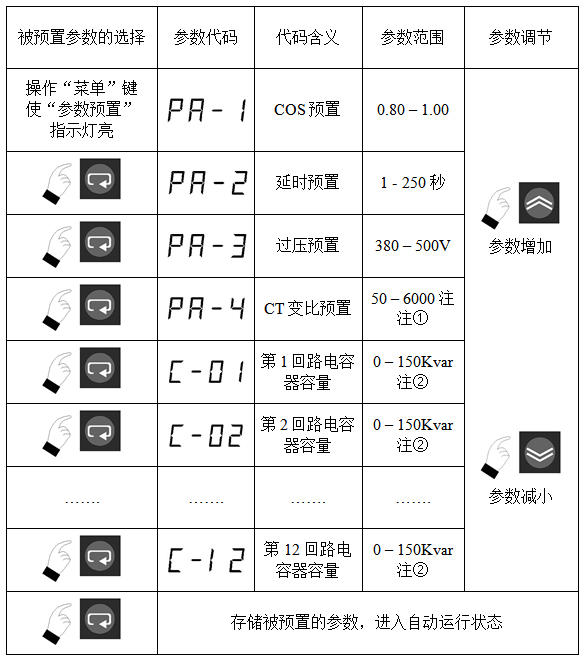

2．在人工模式下的参数调节步骤（推荐工作模式）

注：①CT变比预置为信号电流互感器变比的分子值，如用户的信号电流互感器变比为500/5A，则CT变比预置为500而不是100。②没有接电容器的输出回路其容量应预置为“0”。对于电容预置容量为“0”的输出回路控制器不输出信号。

十一、显示说明

过压状态 ☆如当菜单指示灯频闪则表示控制器工作在过压切除状态，显示值为系统电压值。

COSΦ值 ☆显示表示当前功率因数为滞后0.900，显示表示当前功率因数为超前0.900。

欠流状态 ☆显示表示欠电流，信号电流小于50mA。

十二、接线图

开孔尺寸：113×113（mm）

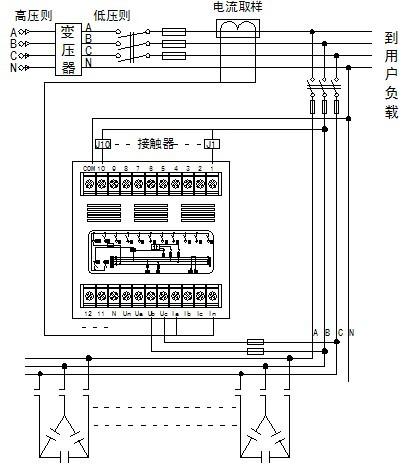

1、JKL5CJ交流接触器型接线图

注： Ub、Uc电压信号输入端；Ia、In电流信号输入端；COM控制输出端子公共端。

如交流接触器线圈电压为380V时，COM端由N改接A相。

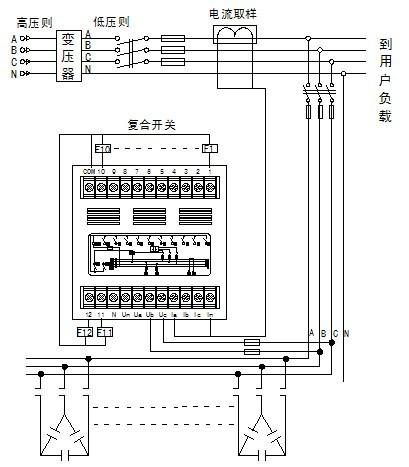

2、JKL5C复合开关型接线图

注： Ub、Uc电压信号输入端；Ia、In电流信号输入端；COM控制输出端子公共端。

十三、常见故障及排除

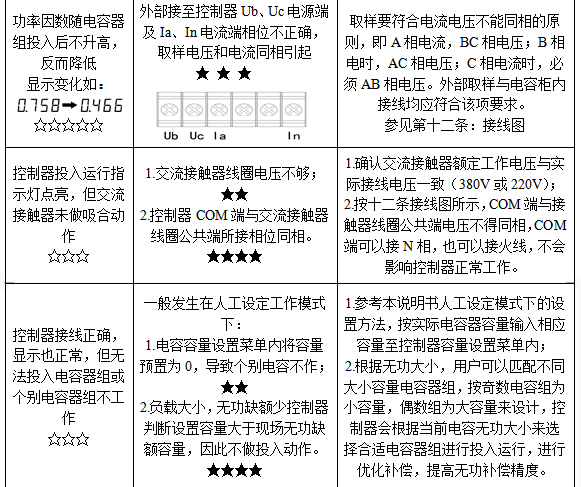

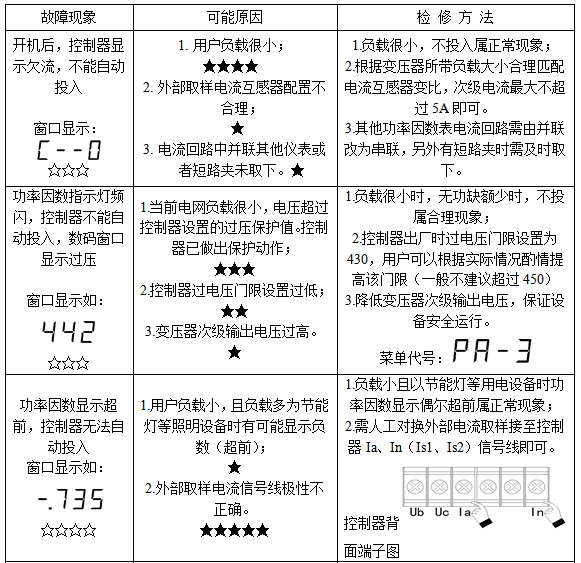

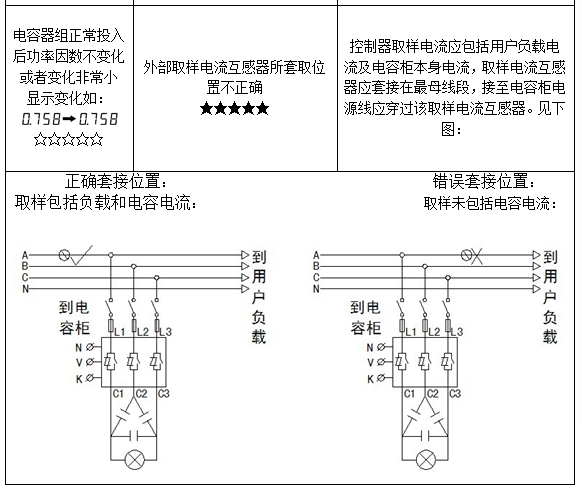

常见故障及排除表

注： 1、上述表格内“☆”表示出现该故障后，会造成后果的严重性等级，最高五星；

2、“★”表示该项内容出现在故障原因内的机率，星

越多，表示机率越大。

十四、其它

1）整机的保证使用期限自制造厂发货日期起12个月，在此期限内当用户按本说明书规定使用，且在封、印完好的情况下，发现不符合说明书的技术要求时，制造厂商负责保修。

2）附件、安装夹件一套，说明书1份，合格证1张。

3）此说明书请交直接用户。

附录：补偿容量的选择参考

式中：Q：所需的补偿容量，千乏；P：平均有功负荷，千瓦；

Φ1：补偿前的电压、电流相位角

Φ2：补偿后要求达到的电压、电流相位角

也可按下表查出每千瓦负荷所需补偿用电容器的千乏数，再以此值乘负荷功率P即得实际值。

技术服务电话：0577-62715508

附表

补偿前		为得到所需COSΦ 2每千瓦负荷所需电容器的容量（千乏）
tgΦ 1	cosΦ 1	0.70	0.80	0.86	0.90	0.96	1.00
1.73	0.50	0.71	0.98	1.14	1.25	1.44	1.73
1.64	0.52	0.62	0.89	1.05	1.16	1.35	1.64
1.56	0.54	0.54	0.81	0.97	1.08	1.27	1.56
1.48	0.56	0.46	0.73	0.89	1.00	1.19	1.48
1.41	0.58	0.39	0.66	0.81	0.92	1.11	1.41
1.33	0.60	0.31	0.58	0.74	0.85	1.04	1.33
1.27	0.62	0.25	0.52	0.67	0.78	0.97	1.27
1.20	0.64	0.18	0.45	0.61	0.72	0.91	1.20
1.14	0.66	0.12	0.39	0.55	0.66	0.85	1.14
1.08	0.68	0.06	0.33	0.49	0.60	0.79	1.08
1.02	0.70		0.27	0.43	0.54	0.73	1.02
0.97	0.72		0.22	0.37	0.48	0.67	0.97
0.91	0.74		0.16	0.32	0.43	0.62	0.91
0.86	0.76		0.11	0.26	0.37	0.56	0.86
0.80	0.78		0.05	0.21	0.32	0.51	0.80
0.75	0.80			0.16	0.27	0.46	0.75
0.70	0.82			0.10	0.22	0.40	0.70
0.65	0.84			0.05	0.16	0.35	0.65
0.59	0.86				0.11	0.30	0.59
0.54	0.88				0.06	0.25	0.54
0.48	0.90					0.19	0.48
0.43	0.92					0.13	0.43
0.36	0.94					0.07	0.36
